2.1.2 數控火花機間隙伺服調節參數輸入

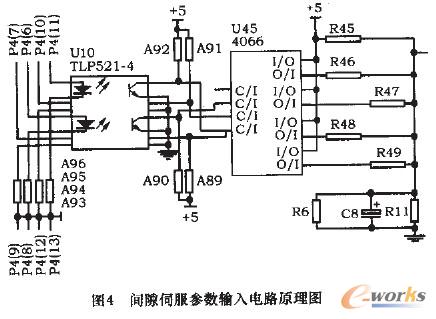

　　傳統的數控火花機間隙伺服調節是靠調節一可調電位器來改變其上的分壓值，從而實現對間隙伺服靈敏度的調節。這種調節方法方便、直觀，但是其調節精度較低，而且還需要豐富的工藝經驗，同時這種方法不利于實現高度自動化。我們借鑒了國外的做法，其靈敏度的調節主要靠調節放電間隙的門檻電壓值來實現。間隙伺服的門檻電壓值由計算機設置并由電阻分壓網絡及相關電路處理輸出，在加工中可以根據不同的加工規準和加工階段隨時調節。數控火花機對于門檻電壓值的標定我們采用的是電壓等效的原則。具有做法為：先給間隙設置一門檻電壓，用信號發生器的輸出來模擬放電間隙實際電壓，連續調節信號發生器的輸出，同時用計算機不斷讀取模數轉換的輸出，如果輸出為零，則記錄下此時信號發生器的輸出并作為門檻設定電路的等效輸出，重復這樣的實驗就可標定出所有設定輸入的等效值。數控火花機間隙伺服參數的外圍電路原理如圖4。
