本文主要講解的是數控雕銑機11MA的系統配電檢查問題，以方便有需要的朋友在遇到故障的時候可以做到自檢。

1.1短路檢查

a將萬用表打在通斷（蜂鳴）檔位，當阻值低于20歐姆時，蜂鳴器響起表示線路導通，采用此種方法來測量線路是否導通。

b．將配電柜的．總開關、380v空氣開關、220v空氣開關、24v空氣開關打開．將萬用表的表針一端碰觸地線上，另一端分別碰觸220V的Ll/L2/L3三相電，如果蜂鳴器響起說明該線路和地線導通即有短路現象，仔細檢查線路并排除。

c．查24V的正極與地線是否短路，如果有短路現象請檢查并排除。建議將220v電源模塊的0v與GND短接。

1.2數控雕銑機系統電壓檢查

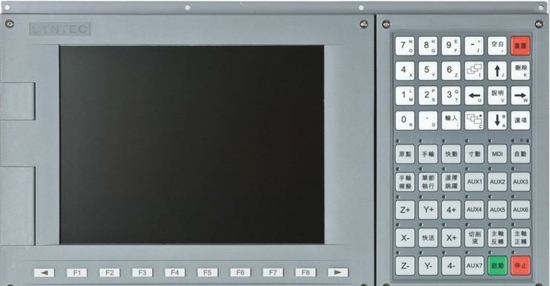

a確認線路無短路現象后，將總開關／380v／220v/24v空氣開關斷開，并將系統的進電斷開，同時將1/0線拆除，即將新代系統隔離開來。

b．配電柜上重電380v．用萬用表檢查三相電源及380v各相電壓是否正常．進電正常后將380V空氣開關打開．量測變壓器端的380v／220V電壓正常后將380V／220v空氣開關打開，變頻器與伺服上電。

c．將24v空氣開關打開，檢查24v輸入電壓正常后，依次檢查輸入端子TB16IN的24v輸入信號以及輸出端子板TB160UT的接點是否正確。

1.3伺服馬達動力線檢查

伺服馬達動力線U/V/W必須嚴格按照相序來接否則會引起軸向暴走等現象，如果U/V/W接線與地短路會引起驅動器燒毀等嚴重后果，所以必須確保驅動器、馬達、編碼器接線一對應。

1.4將系統的IO線連接、電源線接通．系統上電準備調試。

系統IO線連接時注意事項．工板對應X口，O板對應Y口。

以上就是數控雕銑機配電檢查的全部內容，依速力機械有限公司專業生產制造數控雕銑機，廠家直銷熱線:400-070-0668。有關雕銑機更詳細的內容可以通過右側鏈接查看：http://m.piaowu69.com/dxj.html
