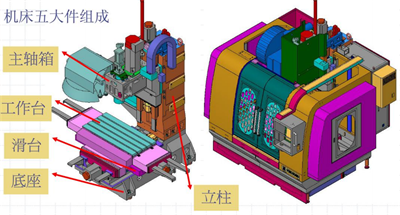

立式加工中心850機床5大件各個部分展示：

VMC850底座部件有地腳調整螺釘，絲桿組件和底座。底座與滑臺采用雙側導軌導向定位。
底座導軌下方有費油回收槽和孔，廢油由底座后中部位的回收接頭回收到廢油收集盒。

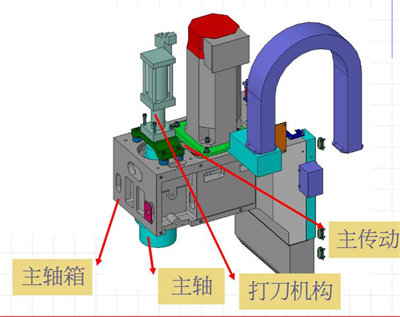

850加工中心主軸結構
主軸部件包括主軸、主軸箱、主轉動機構和打刀機構等。
主軸箱體設有油冷通道，機油通過外部油冷機，能降低加工過程中主軸單元的升溫。因此，機床更具有熱穩定性。如下圖所示：

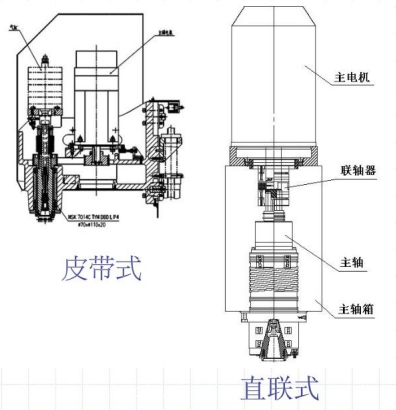

主軸的傳動方式分為皮帶傳動和直聯傳動
皮帶最高轉速可達8000轉，
直連可達15000轉

VMC850工作臺
工作臺與滑臺采用雙側導軌導向定位

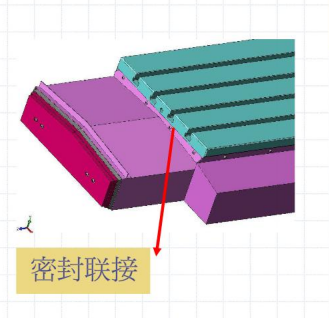

工作臺兩側的伸縮護罩要和工作臺保持密封鏈接，如下圖

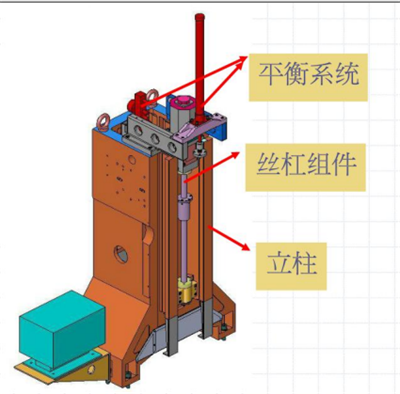

立式加工中心850立柱結構
立柱與主軸箱采用雙側導軌導向定位
立柱結構組成如下圖：

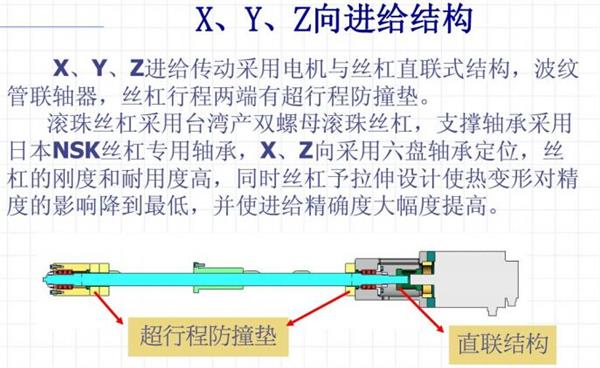

立式加工中心850X、Y、Z三軸進給如下圖：
