最近更新的一些文章可能都會是關于加工中心加工在三菱系統方面的編程問題，因為上次和周師傅請教了一系列關于三菱加工中心的編程問題。也是很希望能夠給機床的從業人員和依速力的顧客們提供一些幫助。上次我們講了關于加工中心三菱G89平底鉸孔循環，那么這次我們來講加工中心三菱數控的G86鏜孔循環。

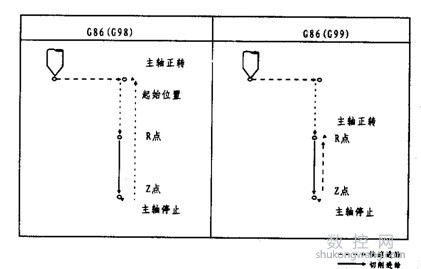

與G81相同，但是在孔底位置主軸停止并以快速進給率逃離。此指令一般用于粗鏜孔。

指令方式：

G86  X Y Z R F

X Y :孔在XY平面上的位置坐標

Z :孔深度。

R :循環起點。

F :切削進給率。

例：對圖所示零件鏜孔。

O001

G17 G40 G80;

N001 G00 G91 G30 X0 Y0 Z0;

T1;

M06;

G00 G90 G54 X75. Y-80. S300;

G43 Z10. H01 M13;

G98 G86 Z-52. R5.F80;

X200. Y-50.;

X370.;

G00 G80 Z50. M05;

G91 G28 Y0.;

M30;
